🛠️ FASE 1: Preparació de la Placa Base (Fora de la Caixa)
És molt recomanable instal·lar el processador (CPU), la memòria RAM i el refrigerador principal (cooler) abans de posar la placa base dins de la caixa, ja que tindràs molt més espai per treballar.
- Protecció Anti-estàtica: Posa’t una polsera anti-estàtica (si en tens) o toca regularment una superfície metàl·lica sense pintar de la caixa de l’ordinador per descarregar qualsevol electricitat estàtica.
- Instal·lar la CPU:
- Obre la palanca del sòcol de la CPU (socket).
- Alinea acuradament la CPU amb la marca de referència al sòcol (normalment un triangle o una fletxa).
- Deixa caure suaument la CPU al sòcol sense forçar-la.
- Tanca la coberta i la palanca del sòcol.
- Instal·lar la Memòria RAM:
- Obre els clips de retenció a les ranures DIMM de la RAM.
- Alinea la osca (notch) del mòdul de RAM amb l’osca de la ranura.
- Prem fermament amb els dos polzes cap avall a ambdós extrems del mòdul fins que els clips de retenció es tanquin amb un “clic”.
- Instal·lar el Dissipador/Cooler de la CPU:
- Aplica pasta tèrmica nova a la part superior de la CPU (si no ve pre-aplicada al cooler).
- Col·loca el dissipador/cooler sobre la CPU i fixa’l segons el tipus (cargols, clips o push pins). Assegura’t que quedi ben ferm.
⚙️ FASE 2: Muntatge de la Placa Base a la Caixa
- Instal·lar el Protector d’I/O (Backplate):
- Aquest és un marc metàl·lic amb les obertures per als ports (USB, àudio, etc.). Si la teva caixa no el té pre-instal·lat o integrat a la placa base, has de prémer-lo des de l’interior de la caixa cap a l’exterior, a l’obertura rectangular de la part posterior.

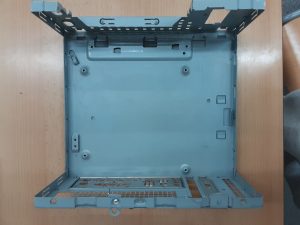

- Col·locar els Separadors (Standoffs):
- La placa base MAI ha d’estar en contacte directe amb el metall de la caixa.
- Assegura’t que els separadors (petits cargols o peces d’elevació de llautó o plàstic) estiguin instal·lats a la caixa en els punts exactes on la placa base té forats per als cargols. Això evita curtcircuits i eleva la placa.
- La majoria de les caixes modernes ja tenen els separadors essencials muntats.
- Posicionar la Placa Base:
- Agafa la placa base amb cura.
- Alinea els ports d’I/O (de l’apartat 2.1) amb les obertures del backplate de la caixa.
- Baixa suaument la placa base a la caixa, assegurant-te que els forats dels cargols de la placa s’alineen perfectament amb els separadors.
- NO forcis la placa.
- Fixar la Placa Base:
- Col·loca els cargols (normalment de tipus Philips) a tots els forats de la placa base i els separadors.
- Ajusta suaument: Caragola-ho fermament, però sense excés de força per evitar danyar la placa.
