Objectiu del Disseny de Xarxa

Objectiu del Disseny de Xarxa

El meu objectiu és planificar la infraestructura de la LAN Party de forma professional abans de muntar-la, assegurant que tot funcioni a la primera.

Això ho aconseguiré mitjançant:

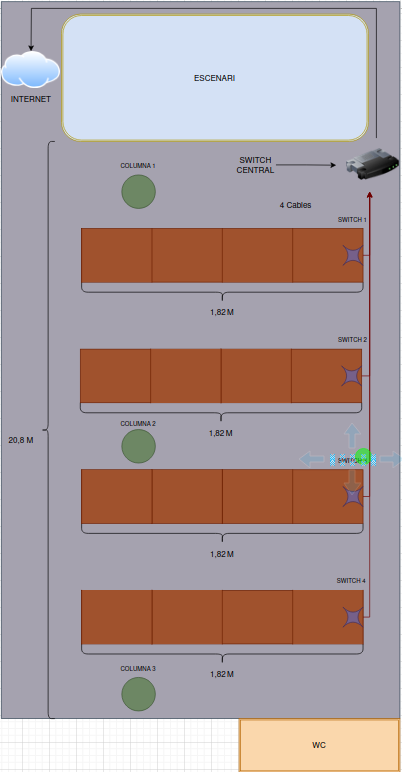

1. Mapa Físic: Dissenyar on va cada cable i equip a la sala per optimitzar l’espai.

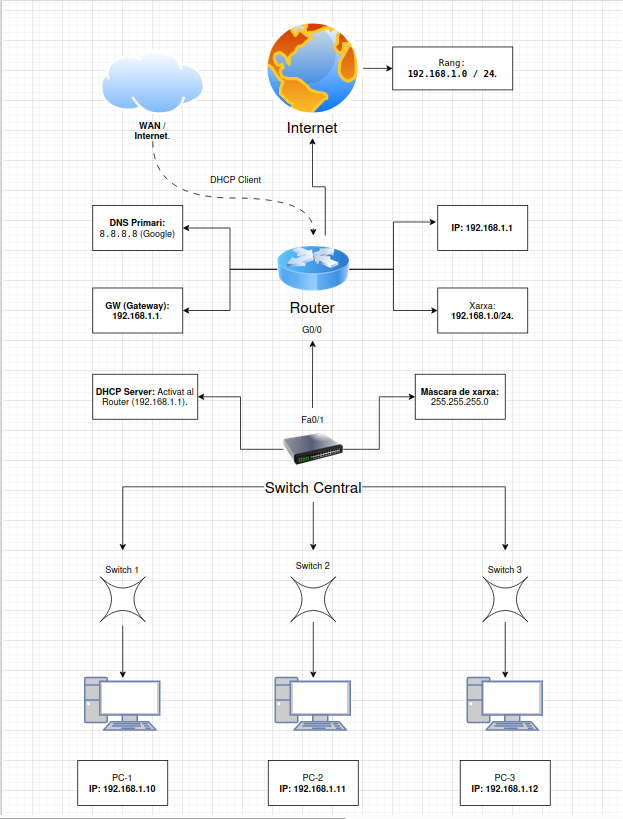

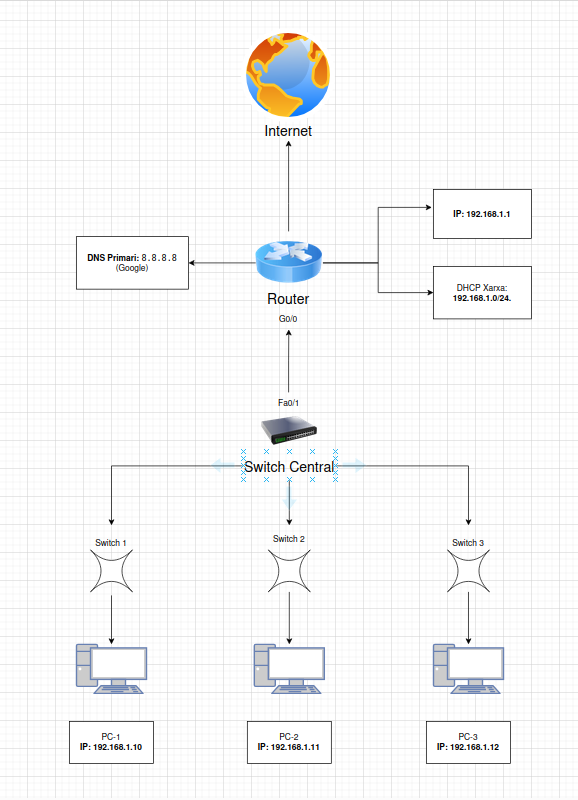

2. Mapa Lògic: Configurar les IPs i la xarxa per evitar talls de connexió.
3. Simbologia Cisco: Utilitzar icones oficials (Draw.io) perquè la documentació sigui professional i fàcil d’entendre per qualsevol tècnic.
4. Coherència: Justificar que cada decisió (nº de ports, velocitat) respon a les necessitats reals dels jugadors.

Per a què hem fet servir Draw.io (Diagrams.net)?

1. Perquè volem que sembli professional (Simbologia Cisco) “He triat aquesta eina perquè no volia fer un dibuix qualsevol amb quadradets. A la rúbrica diu que hem d’usar simbologia correcta, i Draw.io té les icones oficials de Cisco. Així, quan el profe vegi el router o el switch, sabrà que sabem de què parlem i que no estem posant icones a l’atzar.”

2. Perquè ens organitzem millor (Capes i Mapes) “Com que hem de fer un mapa físic (on van els cables per la sala) i un mapa lògic (quines IPs tenen els equips), Draw.io ens deixa treballar per capes. És genial perquè podem tenir el dibuix de les taules de la LAN Party de fons i, a sobre, anar posant la configuració de la xarxa sense que es torni un “cristo”.”

3. Perquè és gratis i treballem en equip (Col·laboració) “No ens hem de descarregar res ni pagar llicències. Ho tenim guardat al Google Drive del grup. Així, si un de nosaltres acaba el mapa físic a casa, l’altre pot entrar i començar a posar les etiquetes de les IPs per tenir-ho tot a punt per al portafolis. A més, es pot exportar en PDF amb molta qualitat per a la documentació final.”

4. Perquè la llegenda queda claríssima “A la rúbrica ens demanen que sigui fàcil d’interpretar per un tècnic. Amb Draw.io és súper fàcil fer una taula (llegenda) que expliqui que, per exemple, el cable blau és el de la xarxa dels jugadors i el vermell és el que va al servidor. Així no hi ha pèrdua.”

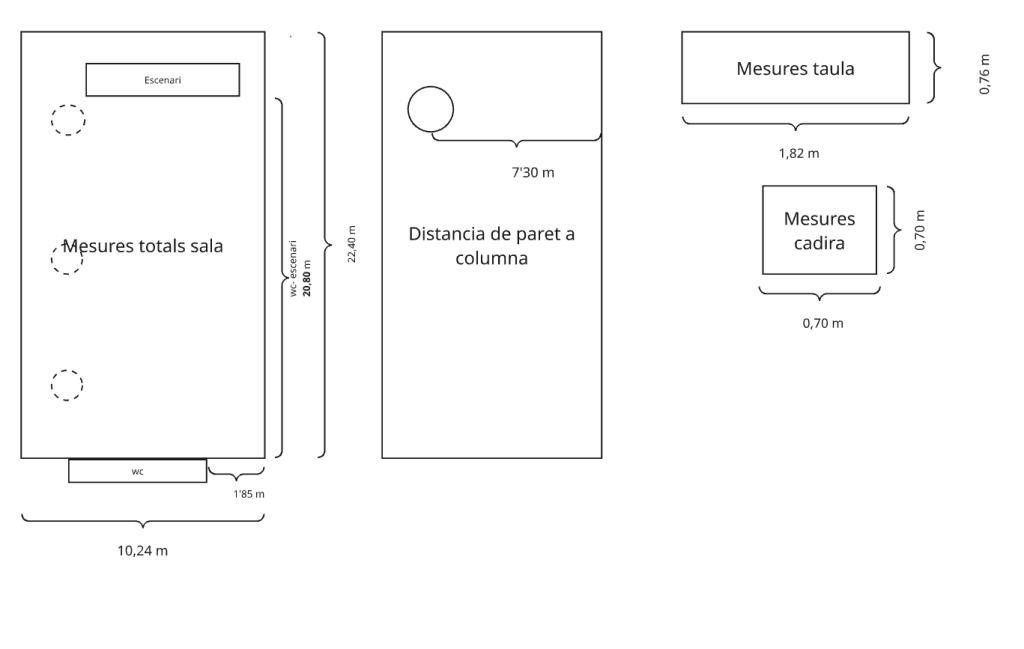

MESURES
